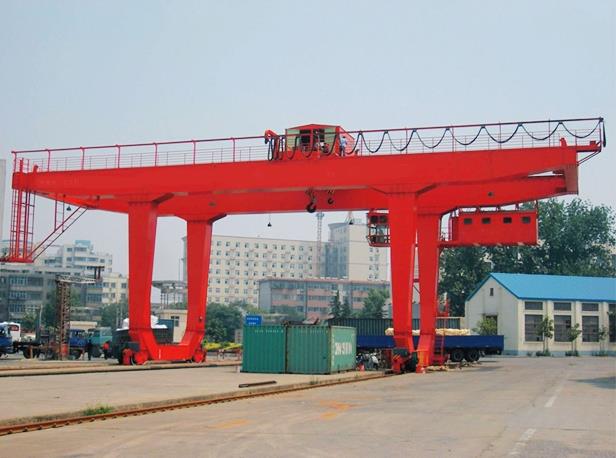

У Тип новог дизајна покретљивог 80-тонског шина монтираног порталног крана

У Тип новог дизајна Покретни 80-тонски крански мост

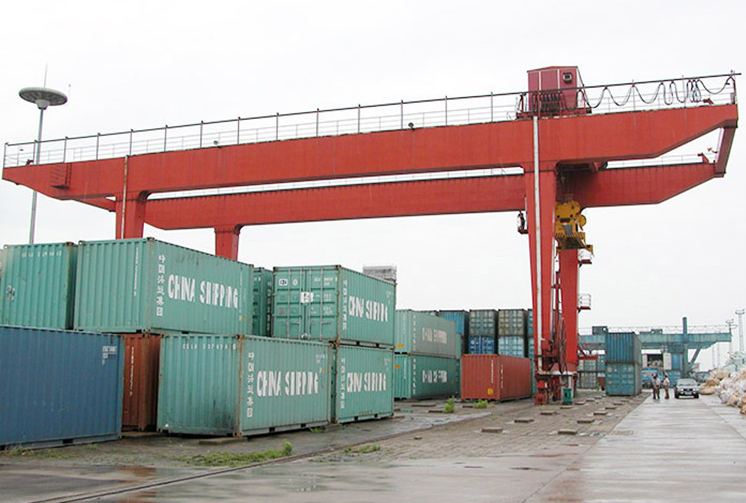

У-носач са 10-50Т контејнерским дизалицом намењен је за интензивно складиштење контејнера због аутоматизације и мање потребе и опремљених различитим дијеловима за суспензију. Кран комбинује максималну поузданост и сигурност уз високу ефикасност, дуготрајност и ниске трошкове одржавања, што води до најниже укупне цене власништва.

Структура производа за вас!

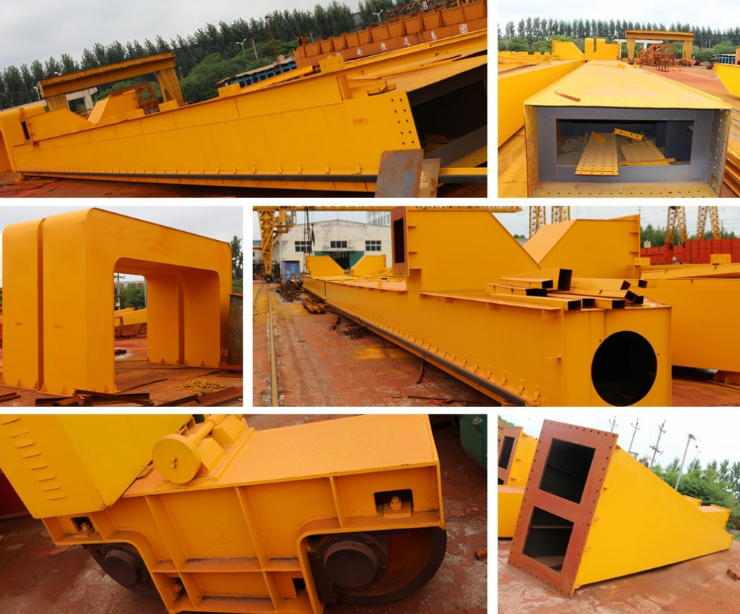

1. Главни носач порталне дизалице

2. Оутриггер портални кран

Заварите се од челичних плоча са отвором од чепа, спојене помоћу прецизног вијака високе чврстоће. Постоји клизна шина за колица како би путовали горњи носач који је причвршћен на извлачење помоћу прецизног вијака високе напетости. а. Састоји се од крутог истакнута и флексибилног извора, све прикључне тачке повезане су са високим напоном

б. Лествицу користи оператер да уђе у кабину или стигне до витла

ц. Када је распона> 30м потребна флексибилна нога како би се смањио бочни потисак колица на шину када носач подиже материјале.

3. Путни механизам порталне дизалице

4. Колица са дизалицом порталне дизалице

а. Састоји се од пријеносног мењача и пасивног котача

б. Мењач кутија снабдева снагом за постизање кретања крана. Каква је разлика између пријеносног мењача и пасивног котача је у томе што пасивном кутију нема маневарску структуру као што су динамо, редуктор и пар изложене опреме.

Колица су монтирана са моторном кочницом, кочницом редуктора, оквиром колица, куком бубња, ременице, кишним поклопцем и другим деловима. Укључује механизам за подизање и механизам крстарења. Колица је строго дизајнирана према апликацији и радном окружењу.

5. Кабина порталне дизалице

6. Електрични систем порталне дизалице

а. Стаклени прозор може учинити преглед оператора преглед свих радних услова и уграђен је предње и двије стране кабине

б. Као група независних ормара, фиксни изван кабине је повезан са управљачким каблом и прикључном станицом која је постављена у кабини. а. Укључени су и дизајнирани мотор, дугачки путни мотор и хидраулични мотор. Цијели електрични систем контролише ПЛЦ (програмабилни логички контролер).

б. Два начина рада: кабина и даљински управљач.

ц. Електричне компоненте су врхунски бренд електричних делова као што су: Сиеменс, Сцхнеидер итд. Или као ваш захтев.

7. Платформа портални кран

8. Обавештење Плесасе:

Платформа је инсталирана како би се одржао кран, а заштитна заштита се додаје ради заштите сигурности особља Жичане ужад колица треба редовно испитати и временом променити ако постоји 10% прекинутих жица, олабавити жице и обући се.
